蝶阀优缺点及安装维护
发布时间:2020-06-28
标进蝶阀优缺点及安装维护
标进蝶阀可分为气动标进蝶阀、电动标进蝶阀、手动标进蝶阀等，标进蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。标进蝶阀的蝶板安装于管道的直径方向。在标进蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为 0°~90° 之间，旋转到 90° 时，阀门则牌全开状态。标进蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。标进蝶阀（英文：butterflyvalve）是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。标进蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。标进蝶阀全开到全关通常是小于 90°，标进蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。工业专用标进蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温标进蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
标进蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为较密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。
一、标进蝶阀的优点
1、启闭方便迅速、省力、流体阻力小，可以经常操作。
2、结构简单，体积小，重量轻。
3、可以运送泥浆，在管道口积存液体少。
4、低压下，可以实现良好的密封。
5、调节性能好。
二、标进蝶阀的缺点
1、使用压力和工作温度范围小。
2、密封性较差。
三、标进蝶阀安装与维护
1、在安装时，阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的标进蝶阀，开启前应先打开旁通阀。
4、应按制造厂的安装说明书进行安装，重量大的标进蝶阀，应设置牢固的基础。
5、标进蝶阀的蝶板安装于管道的直径方向。在标进蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为 0°~90° 之间，旋转到 90° 时，阀门则牌全开状态。
6、如果要求标进蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。标进蝶阀的结构原理尤其适合制作大口径阀门。标进蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

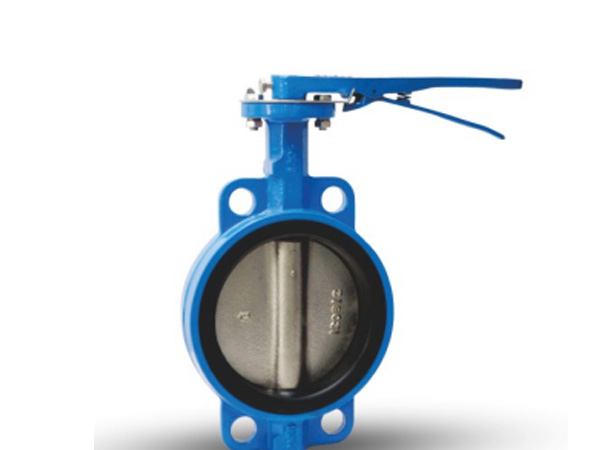

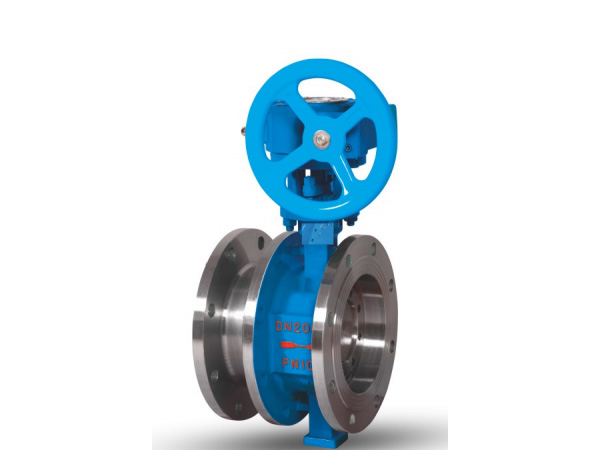

7、常用的标进蝶阀有对夹式标进蝶阀和法兰式标进蝶阀两种。对夹式标进蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式标进蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
8、标进蝶阀的蝶板安装于管道的直径方向。在标进蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为 0°~90° 之间，旋转到 90° 时，阀门则牌全开状态。
